Как подключить автомагнитолу?

[solohino]

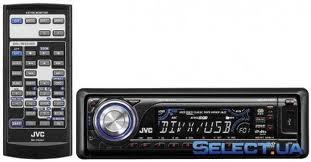

Где-то потерял схему подключения к авто своей автомагнитолы,может кто поможет?Искал в инете,что то не получилось,все не то...Магнитола JVC KD-DV7302,помогите пожалуйста.

[FanVolvo]

А в чем сложность, один питание второй динамики

[vovkavolvo360]

если требуется то могу распивать по цветам куда какой!

[Андрей-Volvo]

если нужно раскажу! пиши в личку
что касаеться подкючения динамиков
зелёный и фиолетовый передний +
зелёный и феолетовые с полосками это - для передка
Зад
Белый и серый это + для задних колонок
белый и серый полосатые это - для задних колонок

[Андрей-Volvo]

Красный постоянный + !!!
Чёрный масса - !!
жолтый к замку но можно к постоянному + !
еще бывает такое
синий подключаеться к антенне (когда включаеш магнитолу то ватоматически вкл усилитель антены )
оранжевый может управлять яркостю магнитолу у меня есть такая фигня !!!

[Андрей-Volvo]

вобще скинь своё подключение проводов от магнитолы !!

[vovkavolvo360]

только зеленій и фиолетовый это зад!!а вот серый и белый перед.

[Андрей-Volvo]

у меня на магнитоле наоборот ! да и многим ставил то у них зелёный и фиолетовый перед а белый и серый зад

[FanVolvo]

только зеленій и фиолетовый это зад!!а вот серый и белый перед.

+1

[vovkavolvo360]

у меня на магнитоле наоборот ! да и многим ставил то у них зелёный и фиолетовый перед а белый и серый зад

єто может на какихто китайцах!

[Андрей-Volvo]

у меня на магнитоле наоборот ! да и многим ставил то у них зелёный и фиолетовый перед а белый и серый зад

єто может на какихто китайцах!

испания и япония ....... просто некоторые по разному подключают на заводах

[leo_run]

вы реально гоните- там на проводах написано

[vovkavolvo360]

вы реально гоните- там на проводах написано

не всегда написано.

[Vladizlav]

Топикстартер уже наверное подключил и забыл, а вы тут ругаетесь

[vovkavolvo360]

и слава богу что подключил!а мы не ругаемся,мы общаемся!

[leo_run]

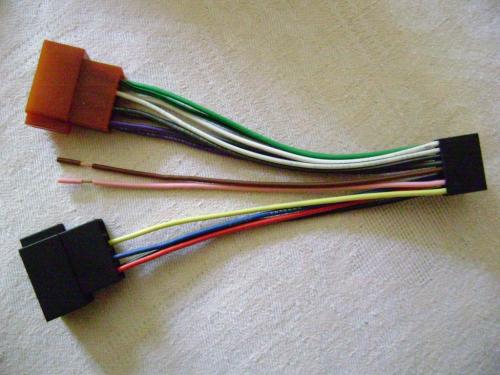

если штекер тот что в комплекте а он на фото то на самих проводах и написано.

[Андрей-Volvo]

блин на любом маге должна быть наклейка со схемой

[solohino]

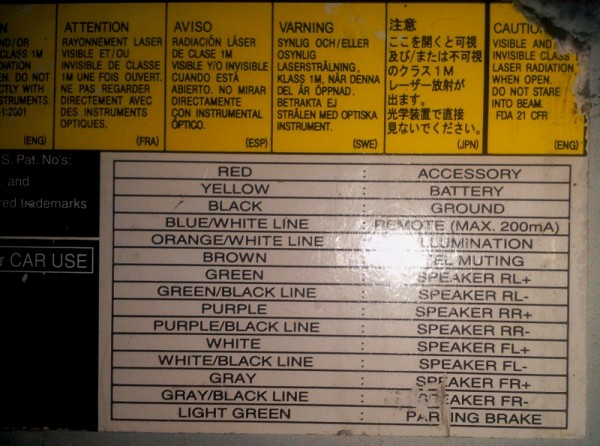

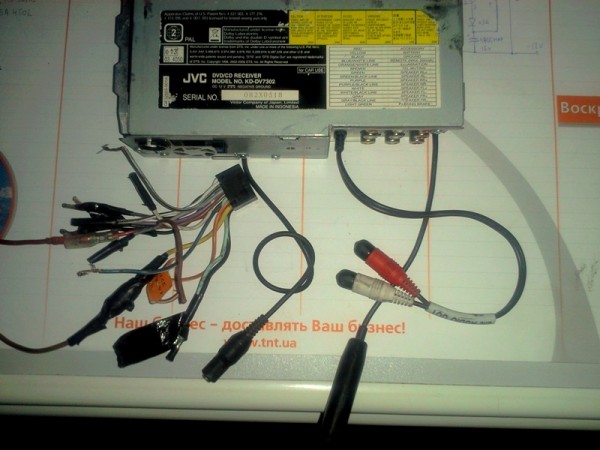

Спасибо всем огромное!Еще не подключил,но теперь есть представление что куда цеплять,будут нюансы-напишу в ЛС наверное.А вообще-то проводов-15,то бишь больше чем на фото,они все обрезаны мной ,кончики были залужены и припаяны,изолированы термоусадочным кембриком,самое обидное,что я лет 5-6 назад САМ все это ставил на своего буса! Магнитола сделана на индонезийском заводе JVC,это не китаец,наклейки как на штамповках дешевых раньше видел здесь нет,но подсказка сработала,там действительно есть таблица в два столбика-цвет провода и для чего он предназначен,хоть и по английски все,но думаю разберусь,английский у меня на уровне видеофильмов 90-х!Посмотрите на фото,может кто-то что захочет еще уточнить?

[FanVolvo]

А говорил схему потерял

[solohino]

Я говорил про книжечку которая с ней шла,думал там есть рисунок-схема подключения...

[zmey-kumarik]

Спасибо всем огромное!Еще не подключил,но теперь есть представление что куда цеплять,будут нюансы-напишу в ЛС наверное.А вообще-то проводов-15,то бишь больше чем на фото,они все обрезаны мной ,кончики были залужены и припаяны,изолированы термоусадочным кембриком,самое обидное,что я лет 5-6 назад САМ все это ставил на своего буса! Магнитола сделана на индонезийском заводе JVC,это не китаец,наклейки как на штамповках дешевых раньше видел здесь нет,но подсказка сработала,там действительно есть таблица в два столбика-цвет провода и для чего он предназначен,хоть и по английски все,но думаю разберусь,английский у меня на уровне видеофильмов 90-х!Посмотрите на фото,может кто-то что захочет еще уточнить?

Ну там в, принципе, понятно всё, кроме одного: а ручник (parking brake) на кой???

[solohino]

Подключу-расскажу,он почему то мной к земле припаян(к черному)а куда красный и голубой с белой полосой,коричневый,а оранжевый с белой полоской(влияющий на подсветку,понятно, что к выключателю освещения,а именно...),какой подключить к питанию антенны?

[leo_run]

на ручник- потому шо видео она показывать умеет а на ходу его както не надо смотреть

[solohino]

Хитрые заразы и не китайцы,те бы посчитали это ограничением к продвижению "продукта"и наоборот убрали бы такой финт(как я и сделал,собственно... ) А как насчет остального?и Плохо что нет инструкции на русском,я вроде по всем поисковикам шарился...

[zmey-kumarik]

Подключу-расскажу,он почему то мной к земле припаян(к черному)а куда красный и голубой с белой полосой,коричневый,а оранжевый с белой полоской(влияющий на подсветку,понятно, что к выключателю освещения,а именно...),какой подключить к питанию антенны?

Подключить жёлтый на+, чёрный на - и если включится, проверить + на красном. Если при включенном радио он есть, а при МР-3 нет - то это однозначно антенна (если речь идёт о приводе, а не о приёме). Если такая тема будет на голубом с белым проводе, а не на красном, то его надо подключать к приводу антенны через реле (200мА как-то маловато). Если же ничего не включится, то аккуратненько подать плюс и на красный. Коричневый должен выключать звук, когда звонит телефон. А оранжевый просто на габарит или подсветку.

[Victor99]

Херсон, не стебись

[leo_run]

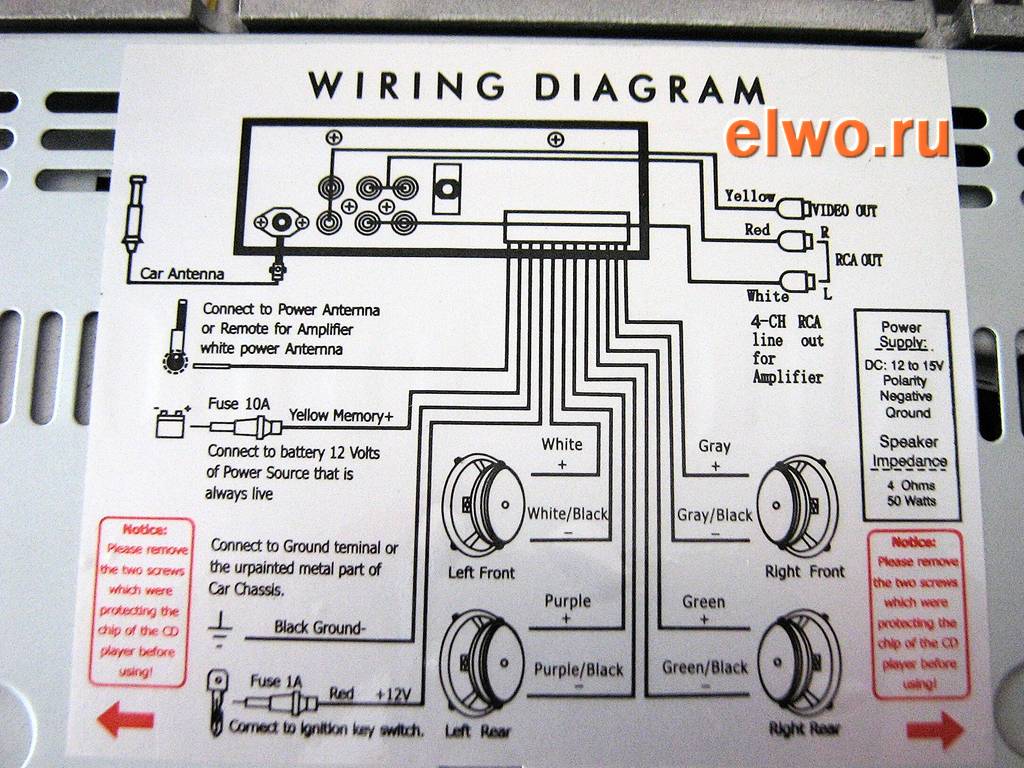

типа так

[solohino]

Херсон, не стебись

Я и не думал,всем спасибо за помощь,тема полностью думаю раскрыта,коричневый-ну его к монахам,я сам знаю где у нее кнопка"MUTE",а остальное вроде все ясно.

[solohino]

типа так

при таком подключении,она не работает,надо только включать зажикание,наверное надо соединить желтый с красным (несмотря на заводскую схему(ну почему так?)

[Андрей-Volvo]

красный питает магнитолу сам блок а жолтый питает саму сьемную панель!!
