Самодельные светодиодные тахо\спидометр

[Ruslan_volvo_s80]

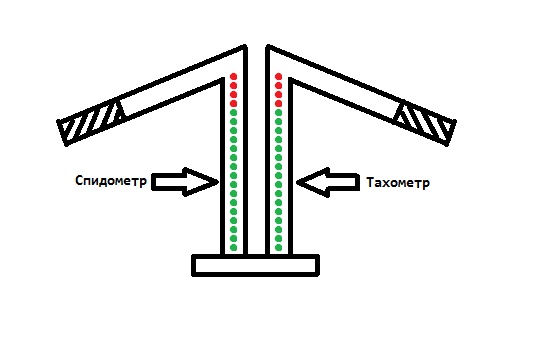

Итак, вот начало попахивать весной и я уже начал планировать возможную очередную переделку своего днепра 11 . И появились идейки по поводу спидометра и тахометра, а именно - хочется спид\тахметр сделать светодиодными, в связи со странным дизайном руля и размещением приборов . На рисунке снизу все наглядней.
Требования к спидометру:
1. 20 светодиодов шкалы.
2. Интервал между загоранием светодиодов 5км (т.е максимальная скорость мотоцикла 100км\ч)
3. Компактная плата (светодиоды отдельно, чтоб я сам смог их вмонтировать в руль)

Требования к тахометру:
1. 20 светодиодов шкалы.
2. Интервал между загоранием светодиодов 250об\мин (максимальные обороты 5000об\мин)
3. Компактная плата (светодиоды отдельно, чтоб я сам смог их вмонтировать в руль)
4. Простое подключение к контактному или электронному зажиганию.

Если есть какие нибуть идеи, предложения, вопросы и т.д пишем сдесь. Хочу детально обсудить возможность осуществления данной затеи

[777Pelmen777]

Значит в качестве идеи и пока что не более, т.к. голова уже не варит толком:
- Тахометр реализовать в виде вольтметра и вольтметр сделать какраз в виде светодиодной шкалы и подключить его непосредственно к генератору, если зажигание электронное, то проще немного.....
- Спидометр я думаю, что можно выполнить по тому же принципу, но только придется примудрить чтото типа динамки как на велик вместо тросика спидометра и тоже подкалибровать......
Ну это только мысль, но вроде бы реализовать можно, только надо времени и пару дополнительных мозгов, т.к. одна голова хорошо, а две лучше
А вообще конечно интерестная затея, думаю будет смотреться очень эффектно, и ещё необходимо будет реализовать регулировку яркости, чтобы ночью не слепило....
Вот как то так

[Ruslan_volvo_s80]

Идея как то спонтанно появилась, руль такой давно в планах был, но вот задумался "а куда же присобачить приборку" и тут родилась безумная мысль "Конечно же в руль " А потом обдумав все реально будет выглядеть а**енно т.к я еще нигде такого не видел, даже в программах "Построй мотоцикл" и т.д
А теперь по делу.
1. У меня есть электронное зажигание именно на мой мотоцикл, т.е если проще с электронным будет сделать тах. то его могу поставить.
2. В днепра тросик спидометра ставится в кпп, т.е я могу туда прикрутить любой датчик (разумеется через самодельный переходник, но это уже мои заморочки будут).

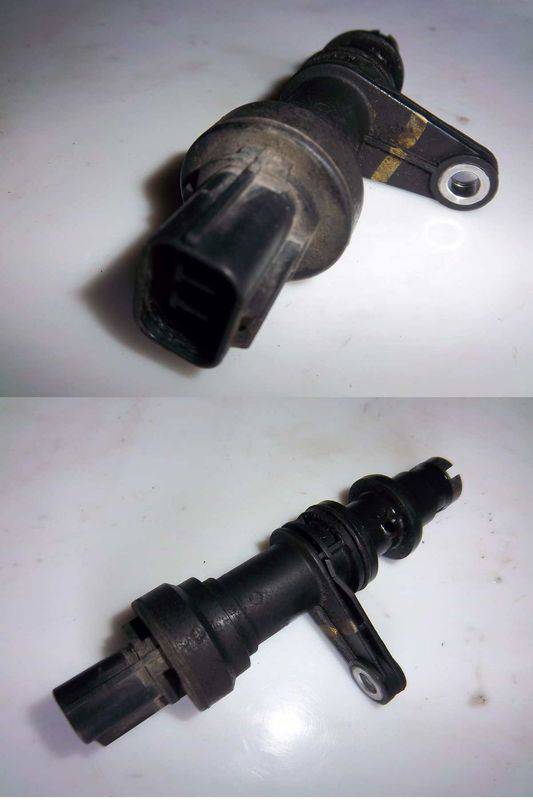

Настолько я понял в авто с электронным приводом спидометра стоят датчики скорости в кпп (пример на фото (Датчик спидометра 3 пина HONDA CIVIC)). С моим малым пониманием в электронике я могу предположить что этот датчик в зависимости от скорости вращения пускает импульсы с разной частотой. Так вот не проще ли будет сделать что то типа счетчика импульсов, впринципе я так понял по схемме он будет похож на тот же тахометр. Но это мои догадки, и предположения

[Ruslan_volvo_s80]

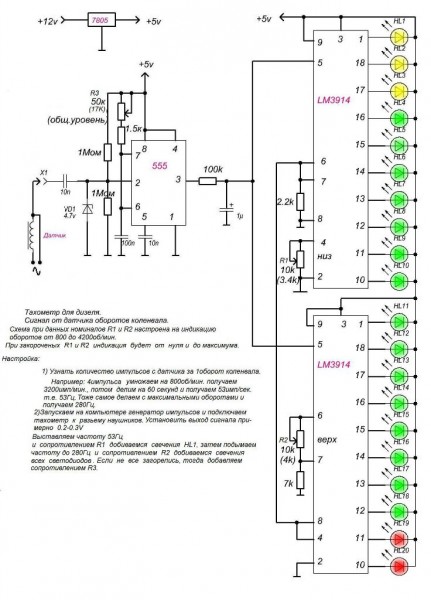

Вот к примеру одна из схем тахометра. Может пригодится для раздумий.

[777Pelmen777]

Вот эту же схему по идее можно притулить и к датчику, который притулить вместо спидометра и получится, что одна и та же схема индикации будет работать и как спидометр и как тахометр

P.S. Я даже подумал о том, что возможно как нибудь притулю себе что нибуть подобное в тройку, сделаю вокруг часов отверстия и вставлю светодиодики

[Ruslan_volvo_s80]

Кстати только что копался на ютубе, и узнал что это "Квазианалоговый тахометр" По этому запросу в поисковике много есть схем.
Итак нашел я наконец то видео под которым я откопал данную схему, под ним написано что подключен тахометр к БСЗ. Шкала работает как на гифке 2.
1.
2.
А вот и видео о котором я говорил.

Кстати для такого тахометра нужно и прошивку сделать или скачать где то?

[777Pelmen777]

Балин, заинтриговал, всё, как только двигло будет в кузове, а не в гараже, забабахаю себе вот так, только вокруг часов в приборку

[Ruslan_volvo_s80]

Ну так это же отлично , а там к средине-концу весны думаю и я начну строить мотоцикл так что и мне понадобится такой девайс Кстати есть какие то прошивки для него чтоб фиксировал пики а потом они помалеху падают, смотрится просто шикарно

[777Pelmen777]

Я думаю, что схема и прошивка есть в свободном доступе, я по свободе пороюсь

[Ruslan_volvo_s80]

Ну значит можно сказать договорились . Я еще попытаюсь связаться с автором видео Явы, у него попробую выпросить прошивку

[ClassN1]

Идея хороша, да и осуществима в принципе.не знаю, как это будет реализовано на мот, если вокруг заводских аналоговых приборов, мне бы понравилось. я когда-то, не без помощи электриков, пробовал на ВАЗ 2106 ставит щиток электронный с Фиат Темпры... недолго музыка играла. Очень красиво пока стоишь, в дороге быстро начинает раздражать эта цветомузыка. но на мот перед глазами маячит не будет, эффект раздражения будет отсутствовать. Ждем результатов, интересно как получится...

[Ruslan_volvo_s80]

Еще с учетом того что мот будет для выезда за хлебушком и иногда на байк слет Да и еще надо будет притулить к светодиодам регулировку яркости и полное отключение приборки, на всякий пожарный

[lexa]

Руслан, вот попробуй пообщайся с челом, может что то добавит? http://www.drive2.ru/users/camokat-betepaha/

[Ruslan_volvo_s80]

Руслан, вот попробуй пообщайся с челом, может что то добавит? http://www.drive2.ru/users/camokat-betepaha/

Спасибо за ссылку, у меня даже появились еще идейки

[777Pelmen777]

Значится вот нарыл чутка:
- простые варианты:
- http://www.payatel.ru/88-shema-kvazianalogovogo-avto-tahometra-dvuh-mikroshemah.html
- http://www.lanos-tachometer.narod.ru/tachometer_drawing.gif
- http://www.domavto.narod.ru/html/eaaceaiaeiaiaue_oaoiiaod.html
- варианты посложнее:
- http://avtoelectro.radioliga.com/device.php?show=an_tach за прошивку надо платить, построено на принципе матрицы, прям почти как у меня спектроанализатор
- других пока что не нарыл чувствую прийдется купить прошивку ибо очень захотелось и мне собрать и вляпить на панель часов, какбы и часы останутся родные в приборке и тахометр появится

Сам пока что ещё не выбрал какой вариант буду ляпить
Ещё не понял прикола почему у меня половина сайтов не открывается тупо возможно удасца найти больше инфы.

[Ruslan_volvo_s80]

Вот может быть пригодится
http://oppozit.ru/node/38621
