Нужна электросхема автомобиля Вольво 340.

[Гажа]

Нужна электросхема автомобиля Вольво 340.Ребята выручайте скиньте схемку плизз.И книжку тоже если можно)

[Stas340]

https://docs.google.com/a/volvo.com.ua/ ... Q2ekk/edit

[Гажа]

https://docs.google.com/a/volvo.com.ua/file/d/0B0ZNqZfYu0JMeVdoSC1ReWQ2ekk/edit

Стас.Немогу открыть((((

[Shipr]

Що конкретно попробую скинути малюнок.

[Гажа]

Що конкретно попробую скинути малюнок.

нужна полностью вся электросхема Вольтво 340)))

[Shipr]

viewtopic.php?f=43&t=6682

[Гажа]

http://www.volvo.com.ua/forums/viewtopic.php?f=43&t=6682

ссылки старые(

[Serij]

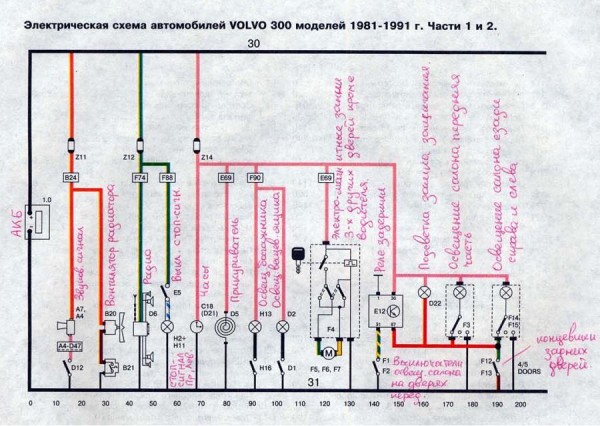

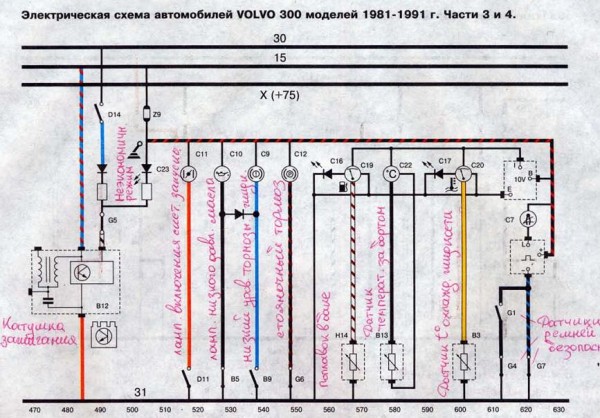

щас будет тебе схема.















размер фото я не уменьшал, поэтому не пугаться)) На компьютере они примут нормальный размер под разрешение монитора. Фотки кликабельные. Удачи, может и не только тебе пригодится!

[Гажа]

Смешно)))откуда электроподёмники???У мня их нету((((

[Гажа]

щас будет тебе схема.















размер фото я не уменьшал, поэтому не пугаться)) На компьютере они примут нормальный размер под разрешение монитора. Фотки кликабельные. Удачи, может и не только тебе пригодится!

Спасибо большое за помощь)

[Serij]

Смешно)))откуда электроподёмники???У мня их нету((((

это общая схема для всех автомобилей. Подъемники - это редкая штука, так же как и подогрев сидений, эл. зеркала и полная приборная панель.Проводка на всех маштнах уже подготовлена для установки всяких таких штук. Правда она может быть уже почикана - это уже другой вопрос.

[Гажа]

Смешно)))откуда электроподёмники???У мня их нету((((

это общая схема для всех автомобилей. Подъемники - это редкая штука, так же как и подогрев сидений, эл. зеркала и полная приборная панель.Проводка на всех маштнах уже подготовлена для установки всяких таких штук. Правда она может быть уже почикана - это уже другой вопрос.

У меня есть подогрев сидений))))Но как правильно их подулючитЬ??

[Serij]

Смешно)))откуда электроподёмники???У мня их нету((((

это общая схема для всех автомобилей. Подъемники - это редкая штука, так же как и подогрев сидений, эл. зеркала и полная приборная панель.Проводка на всех маштнах уже подготовлена для установки всяких таких штук. Правда она может быть уже почикана - это уже другой вопрос.

У меня есть подогрев сидений))))Но как правильно их подулючитЬ??

А ты уверен что это подогрев, а не датчик ремня безопаности? под пассажирским сидением стоит?

[Гажа]

Смешно)))откуда электроподёмники???У мня их нету((((

это общая схема для всех автомобилей. Подъемники - это редкая штука, так же как и подогрев сидений, эл. зеркала и полная приборная панель.Проводка на всех маштнах уже подготовлена для установки всяких таких штук. Правда она может быть уже почикана - это уже другой вопрос.

У меня есть подогрев сидений))))Но как правильно их подулючитЬ??

А ты уверен что это подогрев, а не датчик ремня безопаности? под пассажирским сидением стоит?

Весят провода под пасажирским и водительским сидением)

[Shipr]

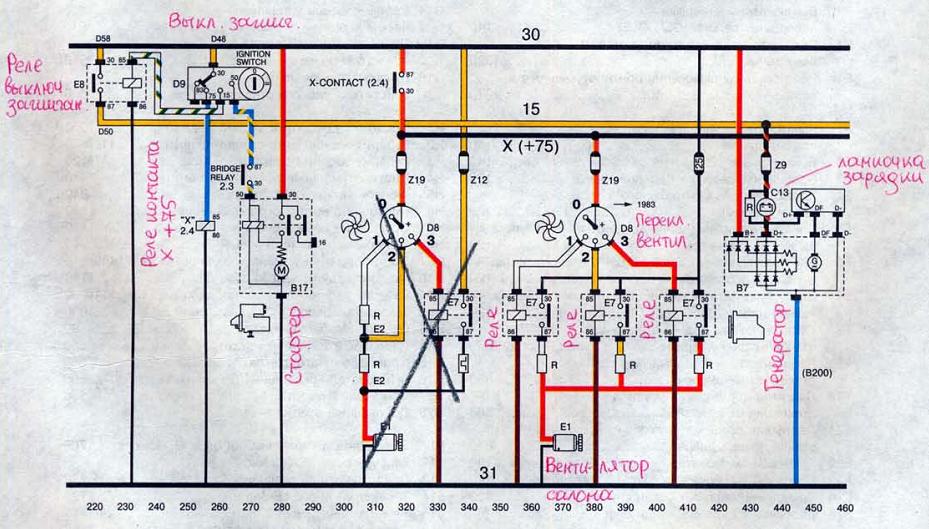

Попробую сбросить свои схемы.

[Shipr]

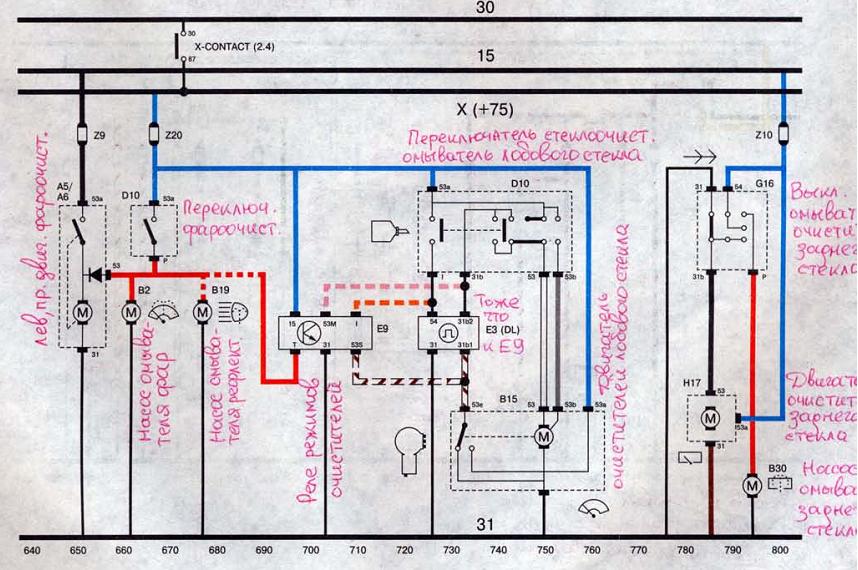

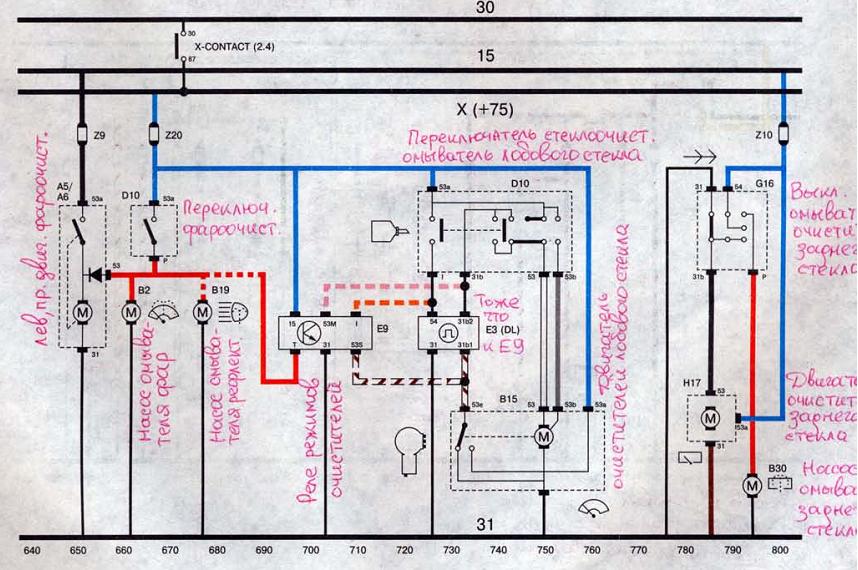

Продолжаю.

[Гажа]

Спасибо дружище очень благодарен))Огромнешее спасибо)))

[Shipr]

Завтра сброшу остальное но предупреждаю (имея два комплекта проводки) цвета на схеме могут не совпадать, собственно как и распиновка основных разъемов (под бардачком). Надо гнать как по схеме от устройства к устройству так и по реальной проводке. Если что пиши ещё остались фото от разобранной машины будем искать.

[Гажа]

Завтра сброшу остальное но предупреждаю (имея два комплекта проводки) цвета на схеме могут не совпадать, собственно как и распиновка основных разъемов (под бардачком). Надо гнать как по схеме от устройства к устройству так и по реальной проводке. Если что пиши ещё остались фото от разобранной машины будем искать.

Присылай дружище всё что есть.нечево лишнее не будет)))

[Shipr]

Гажа давай конкретные вопросы будем думать.

[Гажа]

Гажа давай конкретные вопросы будем думать.

Такой вопрос зачем под пасажирским и водительском сидении висять провода с клемами??И зачем у меня кнопка аир???

[Shipr]

Ответ номер раз. Если только под пассажирским то это ремень безопасности. Если под двумья то может быть подогрев. Посмотри цвет и толщину проводов. Может на водительскую впихнули жабку с пассажирской.

[Shipr]

У меня под водительской один провод идущий к замку РБ. Под пассажирской три.

[Гажа]

У меня под водительской один провод идущий к замку РБ. Под пассажирской три.

у мня по два провода на каждом сидении.А кнопка аир зачем???а с неё ещё одна кнопка??находятьтся за ручкой кпп возле ручника.

[Shipr]

У меня к этому месту шли толстые провода но кнопок не было сделай фото будем смотреть.

[Гажа]

У меня к этому месту шли толстые провода но кнопок не было сделай фото будем смотреть.

подогрев без кнопок работает???а габариты в машине есть вообще???Фото завтра зделаю.

[Shipr]

Габариты есть подогрев без кнопок не работает (спаришь попу).

[Гажа]

Габариты есть подогрев без кнопок не работает (спаришь попу).

Значит надо подключать и пусть будет рай)))А как включаетьтся габариты???И как выглядят лампы подсветки багажника.

[Shipr]

Лампа подсветки багажника одна справа. Включается микриком расположенным на амортизаторе.

[Гажа]

Немогу скинуть суда фото(((Поэтому вот ссылка заходите там всё написано.Кто разбераетьтся подскажите.
http://www.drive2.ru/cars/volvo/340/340 ... 1582/#post
